Stellt euch vor, ihr habt einen extrem schnellen Sportwagen, aber das Gaspedal kennt nur zwei Zustände: Entweder ihr tretet es komplett durch (Vollgas), oder ihr nehmt den Fuß ganz herunter (Stillstand). Ein bisschen Gas geben, um gemütlich mit 30 km/h durch die Spielstraße zu rollen? Unmöglich.
Genau dieses Problem haben wir in der digitalen Welt der Mikrocontroller. Ein Computer-Chip kennt nur Nullen und Einsen. Ein digitaler Ausgang liefert entweder volle Spannung (z. B. 5 Volt = EIN) oder gar keine Spannung (0 Volt = AUS). Es gibt keine 2,5 Volt für „halbe Kraft“.
Wie schaffen es Ingenieure also, dass LEDs sanft dimmen, smarte Ventilatoren stufenlos hochdrehen und Roboterarme millimetergenau und sanft stoppen? Die Antwort ist einer der genialsten Tricks der Elektronik: Die Pulsweitenmodulation (PWM).
1. Die Illusion der Langsamkeit 👁️
Um zu verstehen, wie PWM funktioniert, machen wir ein Gedankenexperiment. Stellt euch vor, ihr steht in einem dunklen Raum an einem Lichtschalter. Wenn ihr den Schalter einschaltet, brennt die Lampe mit 100 % Helligkeit. Schaltet ihr ihn aus, ist es bei 0 % stockfinster.
Was passiert, wenn ihr den Schalter nun extrem schnell jede Sekunde zehnmal ein- und ausschaltet? Die Glühbirne leuchtet auf, wird dunkel, leuchtet auf… Es flackert furchtbar. Aber unsere menschlichen Augen und das Gehirn sind träge (das nennt man Nachbildwirkung). Wenn ihr den Schalter jetzt nicht zehnmal, sondern tausendmal pro Sekunde ein- und ausschaltet, verschwindet das Flackern für unser Auge komplett. Da die Lampe aber nur die Hälfte der Zeit wirklich an war, nimmt unser Gehirn sie als genau halb so hell (50 %) wahr.
Wir haben aus einem digitalen Signal (An/Aus) eine analoge Wahrnehmung (50 % Helligkeit) gezaubert! Und genau das tut ein Mikrocontroller bei der Pulsweitenmodulation. Er schaltet den Strom unfassbar schnell ein und aus.
2. Das Vokabular: Frequenz und Duty Cycle 📚
Wenn Ingenieure über PWM sprechen, fallen immer wieder zwei wichtige Begriffe, die das Signal definieren.
Die Frequenz (Wie schnell blinkt es?)
Die Frequenz gibt an, wie oft das Signal pro Sekunde wiederholt wird. Gemessen wird das in Hertz (Hz). Ein PWM-Signal mit 1000 Hz schaltet 1000 Mal pro Sekunde ein und aus. Für Motoren nutzen wir oft hohe Frequenzen (z. B. 20.000 Hz), damit wir kein unangenehmes „Pfeifen“ oder „Summen“ hören – das liegt dann über der menschlichen Hörgrenze.

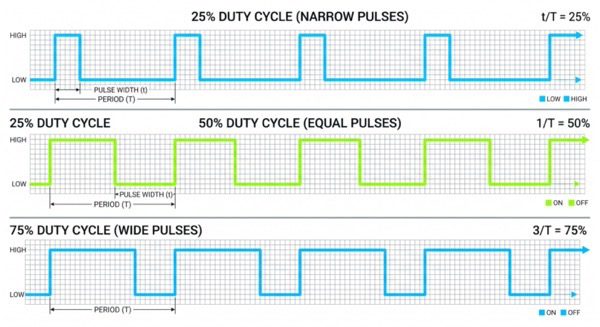

Der Duty Cycle / Tastgrad (Wie lange bleibt es an?)
Das ist der wichtigste Wert! Er wird meist in Prozent (%) angegeben und beschreibt das Verhältnis zwischen der „Eingeschaltet“-Zeit ($t_{on}$) und der Gesamtdauer eines ganzen Zyklus ($T$).
$$\text{Duty Cycle} = \frac{t_{on}}{T} \cdot 100 \%$$
-
0 % Duty Cycle: Der Strom ist dauerhaft aus. (Motor steht).
-
25 % Duty Cycle: Ein Viertel der Zeit ist der Strom an, drei Viertel ist er aus. (Motor läuft langsam).
-
50 % Duty Cycle: Genau die Hälfte der Zeit an, die Hälfte aus. (Motor läuft auf halber Kraft).
-
100 % Duty Cycle: Dauerhaft an. (Motor läuft auf Vollgas).
3. Warum nicht einfach einen Widerstand nutzen? 🔥
Vielleicht denkt ihr euch jetzt: „Warum so kompliziert? Wenn mein Motor langsamer drehen soll, klemme ich einfach einen großen Widerstand (z. B. ein Potentiometer) in die Leitung und drossele den Strom!“
Das ist ein exzellenter Gedanke, aber er hat in der Praxis einen fatalen Haken: Energieverschwendung und Hitze. Ein Widerstand bremst den Strom, indem er die elektrische Energie in Wärme umwandelt. Wenn ihr einen starken Motor für einen E-Scooter über einen Widerstand drosseln wollt, wird dieser Widerstand so glühend heiß, dass er euch wegschmilzt. Außerdem verliert ihr massiv Energie aus eurem Akku.
Die Effizienz von PWM: Bei der Pulsweitenmodulation ist der Schalter (meistens ein moderner Transistor, ein sogenannter MOSFET) entweder komplett zu (kein Strom fließt, also auch keine Reibung) oder komplett offen (Strom fließt verlustfrei durch). Es gibt keinen Zustand „dazwischen“. Dadurch entsteht so gut wie keine Hitze! E-Scooter, Drohnen und Elektroautos können nur dank PWM so effizient und ausdauernd fahren.
4. Alltag & Praxis: Überall um euch herum 🌍
PWM ist die unsichtbare Magie in fast all euren Geräten:
-
PC-Lüfter: Wenn euer Computer kalt ist, drehen die Lüfter flüsterleise. Startet ihr ein Spiel, werden sie laut. Das Mainboard schickt ein PWM-Signal (meist mit 25.000 Hz) an den Lüfter, um den Duty Cycle und damit die Drehzahl dynamisch an die CPU-Temperatur anzupassen.
-
Display-Helligkeit: Wenn ihr die Helligkeit eures Smartphones nachts herunterregelt, nutzt das Display PWM. Filmt euren Bildschirm mal mit der Slow-Motion-Funktion einer anderen Kamera ab – oft könnt ihr das rasante Flackern des Displays durch das PWM-Signal sehen!
-
Servomotoren in der Robotik: Ein Servomotor (der Motor, der die Gelenke in Robotern steuert) nutzt ein PWM-Signal nicht für die Geschwindigkeit, sondern für die Position. Die Breite des Pulses sagt dem Motor exakt, auf welchen Winkel er sich drehen soll (z. B. 1,5 Millisekunden Puls = 90 Grad).
5. Praxis-Mission: Das pulsierende Licht 🛠️
Ihr wollt PWM selbst erleben? Schnappt euch einen Mikrocontroller (wie einen Arduino, Raspberry Pi Pico oder KIPR-Controller), ein Breadboard, einen Vorwiderstand und eine LED.
In fast jeder Programmiersprache (C++, Python) gibt es für Mikrocontroller einen Befehl, der sinngemäß oft analogWrite(Pin, Wert) oder set_pwm() heißt. Bei einem Arduino geht der Wert beispielsweise von 0 (0 % Duty Cycle) bis 255(100 % Duty Cycle).
Die Challenge: Schreibt eine kleine Schleife im Code (einen „For-Loop“), in der die Variable für das PWM-Signal immer von 0 bis 255 hochzählt und dann wieder herunter. Wenn ihr diesen Wert an den Pin eurer LED schickt, wird sie nicht mehr einfach nur blinzeln, sondern wunderschön, stufenlos und „atmend“ auf- und abdimmen.
Wer die PWM meistert, hat die absolute Kontrolle über Licht und Bewegung in der digitalen Welt!
