In unserem letzten Beitrag haben wir die Spannung (Volt) als den unsichtbaren Druck kennengelernt, der die Elektronen durch unsere Kabel treibt. Die Spannung ist das Gaspedal der Elektronik.
Aber stellt euch einen Sportwagen vor, der nur ein Gaspedal, aber keine Bremsen hat. Er wird unweigerlich gegen die nächste Wand rasen. In eurer Schaltung ist diese „Wand“ das Durchbrennen eurer Bauteile. Damit eure LEDs nicht explodieren und eure Mikrocontroller nicht schmelzen, brauchen wir einen Wächter. Wir brauchen den elektrischen Widerstand.
1. Was passiert da eigentlich? (Die atomare Bremse) 🔬
Wir haben bereits gelernt, dass Widerstand (gemessen in Ohm / $\Omega$) den Strom bremst. Aber wie macht er das?
Stellt euch das Innere eines Kupferkabels wie einen dichten Wald vor. Die Bäume sind die Kupferatome, und ihr seid ein Elektron, das mit verbundenen Augen (angetrieben von der Spannung) durch diesen Wald rennen muss.
Egal wie gut das Kupfer leitet, ihr werdet unweigerlich ab und zu gegen einen Baum prallen. In der Physik nennt man das Streuung. Jedes Mal, wenn ein Elektron gegen ein Atom des Leitergitters prallt, verliert es an Schwung.
Und jetzt kommt der Energieerhaltungssatz ins Spiel: Energie kann nicht verschwinden. Die Bewegungsenergie des Elektrons wird beim Aufprall an das Atom abgegeben. Das Atom beginnt stärker zu zittern. Und dieses atomare Zittern spüren wir in der Makrowelt als Wärme!
Merke: Je mehr Widerstand ein Material dem Strom entgegensetzt, desto heißer wird es, wenn Strom hindurchfließt.
2. Bug oder Feature? Warum euer Toaster glüht 🍞
In euren Computern und Smartphones ist dieser Wärmeeffekt der absolute Erzfeind. Widerstand in den hauchdünnen Leiterbahnen der Prozessoren erzeugt Hitze, weshalb Gaming-PCs riesige Lüfter oder Wasserkühlungen brauchen. Hier ist der Widerstand ein lästiger Nebeneffekt der Physik (ein „Bug“).
Aber was wäre die Menschheit ohne cleveres Engineering? Wir haben diesen Effekt genommen und ihn absichtlich ausgenutzt (ein „Feature“!).
-
Die Glühbirne: Thomas Edison experimentierte jahrelang, bis er einen Draht fand (später Wolfram), der so einen hohen Widerstand hatte, dass er durch den Stromfluss extrem heiß wurde – so heiß, dass er anfing, blendend hell zu glühen, ohne sofort zu schmelzen.
-

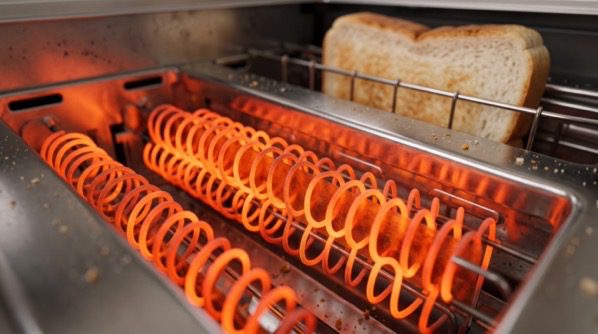

Der Toaster & Föhn: In eurem Föhn oder Toaster stecken Drähte (oft aus Chromnickelstahl). Sie sind absichtlich schlechte Leiter! Wenn ihr sie an die 230 Volt aus der Steckdose anschließt, setzen sie den Elektronen massiven Widerstand entgegen. Sie werden innerhalb von Sekunden glühend heiß und rösten euer Brot.
3. Der Geheimcode der Maker: Die bunten Ringe 🎨
Wenn ihr euch eure Elektronik-Starter-Kits anseht, findet ihr dort dutzende winzige, zylinderförmige Bauteile mit bunten Streifen. Das sind Festwiderstände. In ihrem Inneren befindet sich oft ein winziger Keramikstab, der mit einer sehr dünnen Schicht Kohle oder Metall bedampft ist. Je dünner die Schicht, desto enger der Weg für die Elektronen, desto höher der Widerstand.
Aber warum stehen keine Zahlen drauf?
In den 1920er Jahren, als die Massenproduktion von Radios begann, waren diese Bauteile so winzig, dass man keine lesbaren Zahlen darauf drucken konnte. Also erfanden schlaue Ingenieure den Widerstands-Farbcode.
Jede Farbe steht für eine Zahl (z.B. Rot = 2, Grün = 5).
Meistens gibt es 4 Ringe:
-
Ring: Erste Ziffer
-
Ring: Zweite Ziffer
-
Ring: Der Multiplikator (Wie viele Nullen hängen wir an?)
-
Ring: Die Toleranz (Wie genau ist der Widerstand gefertigt? Gold = $\pm$5%)
Beispiel: Ein Widerstand mit den Farben Rot – Rot – Braun – Gold bedeutet: 2 und 2 und eine Null dran = 220 Ohm. (Eine perfekte Bremse für unsere LEDs!).
4. Praxis-Mission: Knackt den Code! 🕵️♂️
Zeit, das Multimeter auszupacken! Wir verlassen uns in der Schmiede nicht nur auf Farben, wir messen nach.
Eure Mission:
-
Schnappt euch drei verschiedene Widerstände aus eurem Sortiment.
-
Schreibt euch die Farben auf und versucht, ihren Wert mit einer Farbcode-Tabelle (gibt es überall im Netz oder als App) zu entschlüsseln.
-
Schaltet euer Multimeter ein und stellt es auf das Ohm-Symbol ($\Omega$). Wählt den Bereich
20k(für Messungen bis 20.000 Ohm). -
Haltet jeweils eine Messspitze an ein „Beinchen“ des Widerstands. Es ist völlig egal, welche Farbe (Rot/Schwarz) wo ist – Widerstände haben keine Polung!
-
Vergleicht euren errechneten Wert mit dem gemessenen Wert. Passt er innerhalb der Toleranz (meist der letzte goldene Ring)?
5. Blick in die Zukunft: Das Gehirn aus Widerständen 🧠
Widerstände sind doch eigentlich langweilig, oder? Sie verbraten nur Energie und machen Wärme. Falsch gedacht! Die Zukunft der künstlichen Intelligenz (KI) liegt in einem Bauteil, von dem ihr vermutlich noch nie gehört habt: dem Memristor (aus Memory und Resistor, also „Erinnerungs-Widerstand“).
1971 wurde dieses Bauteil theoretisch vorhergesagt, aber erst 2008 von HP in den Laboren wirklich gebaut.
Was macht es so besonders? Ein normaler Widerstand hat immer denselben Ohm-Wert. Ein Memristor jedoch verändert seinen Widerstand je nachdem, wie viel Strom zuvor durch ihn hindurchgeflossen ist. Und das Verrückteste: Wenn man den Strom abstellt, „merkt“ er sich seinen letzten Zustand!
Das ist eine absolute Revolution. Warum? Weil die Synapsen in eurem menschlichen Gehirn exakt genauso funktionieren! Verbindungen, die oft genutzt werden (Lernen), lassen Signale besser durch. Verbindungen, die nicht genutzt werden, werden blockiert.
Ingenieure bauen derzeit Computerchips aus Milliarden von Memristoren, sogenannte neuromorphe Chips. Diese Computer rechnen nicht mehr mit Nullen und Einsen, sondern ahmen die Struktur des menschlichen Gehirns nach. Sie könnten KIs ermöglichen, die tausendfach schlauer und stromsparender sind als heutige Supercomputer. Und das alles, weil wir den elektrischen Widerstand neu erfunden haben!
