Wir haben bereits gelernt, dass Strom eigentlich nur ein gewaltiger „Moshpit“ aus Milliarden von Elektronen ist, die durch ein Kupferkabel rasen.
Aber warum rasen sie überhaupt los? Wer gibt ihnen den Befehl? Und was passiert, wenn sie auf ihrem Weg gebremst werden? Heute lernen wir die drei wichtigsten Herrscher der Elektronik kennen. Sie bestimmen über Leben und Tod jeder Platine, die ihr jemals löten werdet. Ohne dieses Wissen raucht euch euer erster Roboter schneller ab, als ihr „Kurzschluss“ sagen könnt.
Macht euch bereit für das Ohmsche Gesetz.
Die drei Herrscher der Drähte

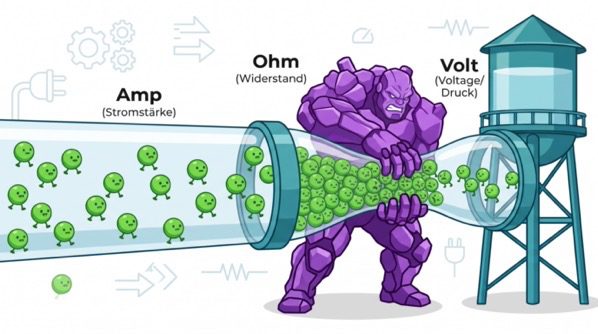

In der Elektronik haben wir drei grundlegende Kräfte, die in einem ständigen, physikalischen Ringkampf miteinander stehen. Um sie uns vorzustellen, nutzen wir das berühmte Wassermodell:
1. Die Spannung (Das Volt – U)
Stell dir einen gigantischen Wasserturm vor. Je höher dieser Turm ist und je voller er mit Wasser ist, desto gewaltiger ist der Druck unten am Rohr. In der Elektronik nennen wir diesen Druck Spannung. Sie wird in Volt (V) gemessen.
Ohne Spannung bewegt sich kein einziges Elektron. Die Spannung ist der orangefarbene Muskelprotz, der hinten steht und die Elektronen mit aller Gewalt durch das Kabel drückt.
-
Geschichtlicher Fakt: Die Einheit ist nach Alessandro Volta benannt, einem italienischen Physiker, der um 1800 die allererste Batterie der Welt erfand (die „Voltasche Säule“ aus übereinandergestapelten Kupfer- und Zinkmünzen).
2. Die Stromstärke (Das Ampere – I)
Wenn die Spannung der Druck ist, dann ist die Stromstärke die reine Menge des Wassers, die durch das Rohr fließt. Wir messen sie in Ampere (A).
Das sind unsere kleinen grünen Männchen, die sich durch die Leitung drängen. Je mehr Elektronen pro Sekunde durch einen bestimmten Punkt im Kabel fließen, desto höher ist die Stromstärke.
-
Geschichtlicher Fakt: Benannt nach André-Marie Ampère, einem französischen Mathematiker. Er war so sehr in seine Gedanken vertieft, dass er oft vergaß zu essen und sogar seine eigenen Formeln mit Kreide auf die Rückseite von vorbeifahrenden Kutschen schrieb, weil er gerade kein Papier hatte!
3. Der Widerstand (Das Ohm – R)
Kein Rohr ist perfekt glatt. Wenn wir einen Knick in den Wasserschlauch machen oder das Rohr verengen, staut sich das Wasser. In der Elektronik ist das der Widerstand, gemessen in Ohm (\Omega).
Der Widerstand ist das fiese, lilafarbene Männchen, das unser Kabel in der Mitte zusammendrückt. Er erschwert den Elektronen die Reise. Und was passiert, wenn sich Milliarden Elektronen durch eine Enge quetschen und aneinander reiben? Es entsteht Hitze!
-
Geschichtlicher Fakt: Georg Simon Ohm war ein deutscher Lehrer, der 1826 als Erster bewies, dass diese drei Kräfte mathematisch untrennbar verbunden sind.
Die Heilige Formel: Das URI-Dreieck
Ohm fand heraus: Je stärker ich drücke (Spannung), desto mehr fließt (Stromstärke) – es sei denn, ich drücke das Rohr zu (Widerstand). Daraus entstand die wichtigste Formel der gesamten Technik:
U = R * I
(Spannung = Widerstand mal Stromstärke)
Das Geniale daran: Wenn ihr zwei dieser Werte kennt, könnt ihr den dritten immer berechnen. In der Werkstatt nutzen wir dafür das URI-Dreieck. Haltet einfach den Wert zu, den ihr sucht, und die Formel zeigt euch, was ihr rechnen müsst:
-
Ihr sucht U? Haltet das U zu. Es bleibt: R * I
-
Ihr sucht I? Haltet das I zu. Es bleibt: U / R
-
Ihr sucht R? Haltet das R zu. Es bleibt: U / I
Warum ihr das wissen müsst: Der „Systemkollaps“ (Kurzschluss)
Was passiert, wenn wir eine Batterie (viel U, also viel Druck) direkt mit einem dicken Kupferkabel verbinden, ohne dass ein Bauteil dazwischen ist?
Kupfer leitet fantastisch. Der Widerstand (R) ist also fast bei null.
Rechnen wir nach: I = U / R.
Wir teilen eine Spannung durch eine Zahl, die fast 0 ist. Das Ergebnis? Die Stromstärke (I) schießt ins Unendliche!
Die Elektronen rennen ungebremst los, der Moshpit gerät völlig außer Kontrolle. Es entsteht durch die gewaltige Reibung im Bruchteil einer Sekunde so viel Hitze, dass das Kabel glüht, die Plastikhülle schmilzt und die Batterie brennen kann.
Das ist ein Kurzschluss.
Um das zu verhindern, bauen wir gezielt elektronische Bremsen ein: Widerstände. Sie sind die stoischen Wächter eurer Platine und sorgen dafür, dass sensible Bauteile (wie kleine LEDs oder Computerchips) nicht von der Elektronenflut gegrillt werden.
🏆 Quest Log
-
Mission: Artikel gelesen und die Beziehung zwischen Spannung, Strom und Widerstand verstanden.
-
Side-Quest: Prägt euch das URI-Dreieck ein. Schreibt es euch mit einem dicken Marker groß auf die erste Seite eures Maker-Notizbuchs. Ihr werdet es ab heute fast jeden Tag brauchen.
-
Belohnung: +100 XP
