Das Breadboard – Deine elektronische Spielwiese

Wenn Ingenieure eine neue Idee haben, greifen sie nicht sofort zum heißen Lötkolben und schmelzen Metall. Warum? Weil man beim Entwickeln ständig Fehler macht. Wenn ihr jedes Kabel sofort festlötet, braucht ihr Stunden, um einen kleinen Denkfehler zu korrigieren.

Wir brauchen also eine Spielwiese, auf der wir Bauteile in Sekunden verbinden und wieder lösen können, ohne Werkzeug. Genau dafür wurde das Breadboard (auf Deutsch: Steckbrett) erfunden. Es ist das absolute Lieblingswerkzeug jedes Elektronikers. Heute lernen wir, wie man es liest, und bauen unsere allererste, echte Schaltung.

1. Der Röntgenblick: Was passiert unter dem Plastik? 🩻

Wenn ihr euer Breadboard (dieses weiße Plastikbrett mit den hunderten kleinen Löchern) in die Hand nehmt, sieht es erstmal völlig chaotisch aus. Aber eigentlich ist es genial einfach strukturiert.

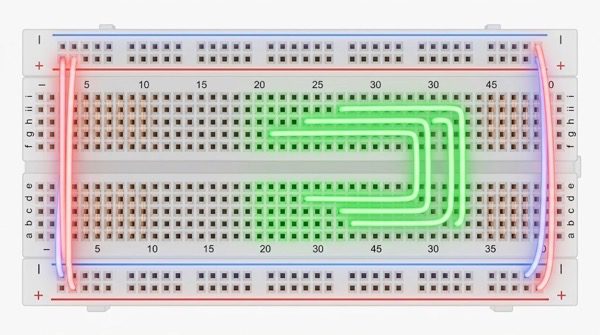

Um das Breadboard zu verstehen, braucht ihr den „Röntgenblick“. Unter dem weißen Plastik verbergen sich nämlich Metallschienen, die bestimmte Löcher (sogenannte „Pins“) miteinander verbinden. Wenn ihr zwei Kabel in Löcher steckt, die auf derselben Metallschiene liegen, sind sie elektrisch miteinander verbunden – genau so, als hättet ihr sie zusammengeschraubt oder gelötet!

Das Brett ist in drei große Zonen aufgeteilt:

Zone A: Die Stromschienen (Power Rails) ⚡

Ganz am linken und rechten Rand seht ihr lange vertikale Linien, meist mit einer blauen (oder schwarzen) und einer roten Markierung.

• Unter dem Plastik verläuft hier jeweils eine einzige, lange Metallschiene von ganz oben bis ganz unten.

• Diese Schienen sind unsere Energieversorgung. Die rote Schiene ist für den Pluspol (Spannung / VCC), die blaue Schiene für den Minuspol (Masse / GND).

• Tipp: Steckt ihr die Batterie hier an, habt ihr überall auf dem Brett sofort Strom zur Verfügung!

Zone B: Die Klemmenblöcke (Terminal Strips) 🚦

In der Mitte des Brettes seht ihr viele kurze, horizontale Reihen, die meistens mit Zahlen (1 bis 30 oder 60) und Buchstaben (a, b, c, d, e) beschriftet sind.

• Hier verlaufen die Metallschienen horizontal!

• Die Löcher 1a, 1b, 1c, 1d und 1e sind alle miteinander verbunden.

• Steckt ihr den Fuß eines Widerstands in 1a und ein Kabel in 1e, fließt der Strom durch beide hindurch.

• Achtung: Reihe 1 und Reihe 2 haben nichts miteinander zu tun. Sie sind isoliert.

Zone C: Der Graben (The Trench) 🕳️

In der absoluten Mitte des Brettes ist eine Vertiefung, ein Graben. Er trennt die linke Hälfte der horizontalen Reihen (a-e) von der rechten Hälfte (f-j).

Warum? Später werden wir kleine Computerchips (ICs) benutzen. Diese haben oft auf beiden Seiten „Beinchen“. Wir setzen den Chip rittlings über den Graben, damit die Beinchen der linken Seite nicht mit den Beinchen der rechten Seite kurzgeschlossen werden.

2. Die ungeschriebenen Gesetze der Maker 📜

Bevor wir Strom auf das System geben, müsst ihr die wichtigsten Gesetze der Silizium-Schmiede lernen. Wer sich nicht daran hält, wird früher oder später in seinem eigenen Kabel-Spaghetti verzweifeln und den Fehler nicht finden.

1. Rot ist Plus, Schwarz (oder Blau) ist Minus! Verwendet für die Stromversorgung immer diese Farben. Wenn ihr ein rotes Kabel seht, wisst ihr sofort: Hier ist Power drauf. Nutzt für Signale (z.B. zu euren Sensoren) andere Farben wie Gelb, Grün oder Weiß.

2. Kabel flach halten! Baut keine riesigen Kabelbrücken, die meterweit über dem Brett schweben. Verlegt die Kabel flach und ordentlich.

3. Strom immer zuletzt! Baut eure Schaltung komplett auf. Prüft sie. Prüft sie noch einmal. Und erst dann schließt ihr die Batterie oder das USB-Kabel an.

3. Praxis-Mission: Es werde Licht! 💡

Wir nutzen das Wissen aus den letzten Beiträgen: Wir kennen die Spannung (Batterie), wir kennen den p-n-Übergang (LED) und wir wissen aus dem Ohmschen Gesetz, dass wir eine Bremse (Widerstand) brauchen, um einen Kurzschluss zu verhindern.

Was ihr braucht:

• 1x Breadboard

• 1x 9V-Batterie (mit Batterie-Clip) oder ein 5V USB-Netzteil für Breadboards

• 1x Rote LED (Leuchtdiode)

• 1x Vorwiderstand (z.B. 220 Ohm, Farbcode: Rot-Rot-Braun)

• Ein paar Jumper-Kabel (Steckkabel)

Der Bauplan (Schritt für Schritt):

1. Die Energie: Steckt das rote Kabel eurer Batterie in ein Loch der roten Plus-Schiene ganz links. Steckt das schwarze Kabel in ein Loch der blauen Minus-Schiene ganz links. Jetzt hat die „Autobahn“ am Rand Strom.

2. Die Brücke: Nehmt ein rotes Jumper-Kabel. Steckt ein Ende in die rote Plus-Schiene. Das andere Ende steckt ihr irgendwo in der Mitte in die Reihe 10 (z.B. in Loch 10a).

3. Die Bremse: Nehmt euren Widerstand (er hat keine Polung, die Richtung ist egal!). Steckt ein Bein in die Reihe 10 (z.B. 10c). Das Strom-Männchen klettert jetzt in den Widerstand. Das andere Bein des Widerstands steckt ihr in Reihe 15 (z.B. 15c).

4. Das Licht: Nehmt die LED. Achtung, Polung! Das längere Bein (die Anode, das Plus) muss zum Pluspol zeigen. Steckt das lange Bein in die Reihe 15 (z.B. 15e). Das kurze Bein (Kathode, Minus) steckt ihr in Reihe 16 (z.B. 16e).

5. Der Rückweg: Der Strom muss zurück zur Batterie. Nehmt ein schwarzes Kabel. Steckt ein Ende in die Reihe 16 (z.B. 16a) und das andere Ende in die blaue Minus-Schiene ganz am Rand.

Der magische Moment:

Der Stromkreis ist geschlossen. Die Elektronen fließen von der roten Schiene in Reihe 10, zwängen sich durch den Widerstand, springen in Reihe 15 in das lange Bein der LED, fallen in die Löcher des Halbleiters (P-N-Übergang!), erzeugen dabei Licht, und fließen über Reihe 16 und das schwarze Kabel zurück in die blaue Schiene.

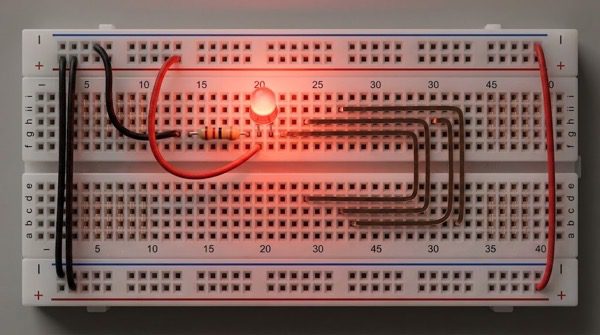

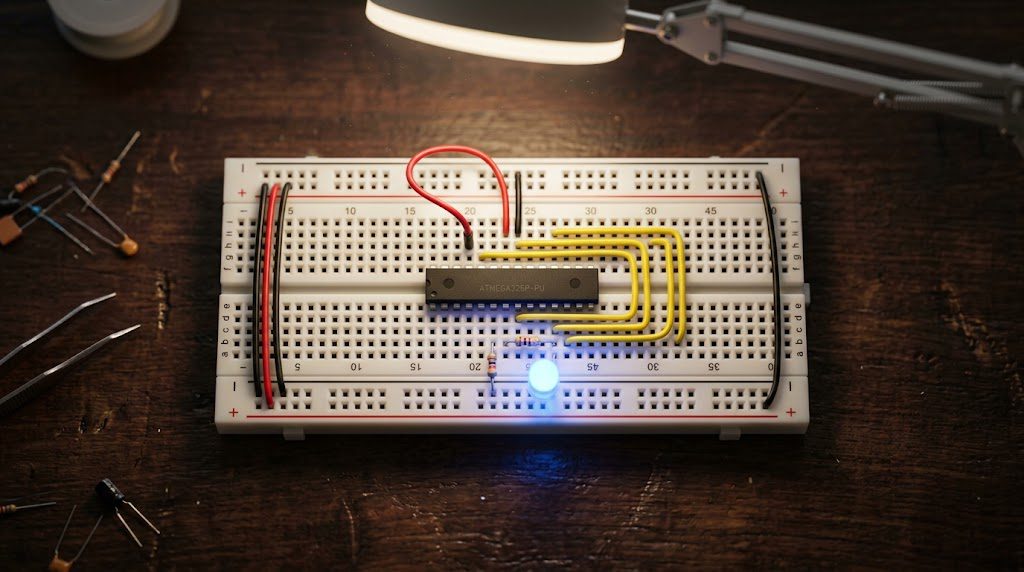

Finde die Fehler im Bild … was läuft hier alles falsch

Herzlichen Glückwunsch! Ihr habt soeben eure erste funktionierende, sichere elektronische Schaltung gebaut, ganz ohne zu löten.

Übt das Stecken! Versucht, zwei LEDs gleichzeitig zum Leuchten zu bringen.
