Gemischte Schaltungen – Meistere das Labyrinth

Wenn ihr einen Blick auf die Hauptplatine eures Computers, eures Smartphones oder auch nur auf das Innenleben einer simplen Kaffeemaschine werft, werdet ihr schnell feststellen: Die echte Welt ist nicht einfach nur schwarz oder weiß. Bauteile sind dort fast nie ausschließlich in Reihe oder ausschließlich parallel geschaltet.

Die Realität der Elektronik ist ein komplexes Labyrinth aus Abzweigungen, Zusammenführungen und Nadelöhren. Wir sprechen von gemischten Schaltungen (oder Widerstandsnetzwerken).

Stellt euch ein Straßensystem vor: Ihr fahrt auf einer einspurigen Landstraße (Reihenschaltung). Plötzlich kommt ihr an eine Mautstation, die sich auf drei Fahrspuren aufteilt, damit es schneller geht (Parallelschaltung). Dahinter führen alle Spuren wieder zusammen auf eine einzige, schmale Brücke (wieder eine Reihenschaltung). Genau so fließt der Strom durch unsere modernen Geräte!

1. Die Strategie der Ingenieure: Teile und Herrsche ⚔️

Wenn man zum ersten Mal einen Schaltplan mit fünf oder zehn kreuz und quer verdrahteten Widerständen sieht, gerät man leicht in Panik. Wie soll man da jemals berechnen, wie viel Strom am Ende aus der Batterie fließt?

Der Trick der Ingenieure lautet: Teile und Herrsche (Divide and Conquer). Wir versuchen niemals, die ganze Schaltung auf einmal zu berechnen. Stattdessen suchen wir uns kleine, übersichtliche Blöcke, die wir ganz klar als entweder Reihe oder Parallel erkennen. Diesen kleinen Block rechnen wir zusammen und tun so, als wäre er nur noch ein einziger, neuer Widerstand. Das nennt man den Ersatzwiderstand. So schrumpfen wir den riesigen Schaltplan Schritt für Schritt, bis am Ende nur noch ein einziger Wert übrig bleibt.

2. Die Theorie: Wir schrumpfen das Labyrinth 🧮

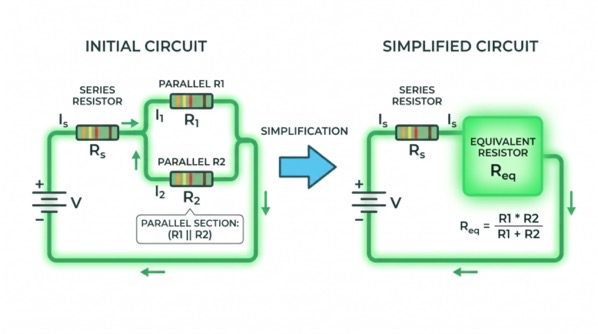

Stellt euch folgende Schaltung vor, die an eine 9V-Batterie angeschlossen ist: Der Strom fließt aus der Batterie und muss zuerst durch einen Hauptwiderstand ($R_1$). Danach kommt eine Abzweigung! Der Weg teilt sich auf in $R_2$ (oberer Weg) und $R_3$ (unterer Weg). Danach fließen beide Wege wieder zusammen und zurück zur Batterie.

• Hauptwiderstand: $R_1 = 100 \ \Omega$

• Paralleler Zweig A: $R_2 = 300 \ \Omega$

• Paralleler Zweig B: $R_3 = 600 \ \Omega$

Die große Frage: Wie groß ist der Gesamtwiderstand ($R_{ges}$) der ganzen Schaltung?

Wir gehen in zwei Schritten vor:

Schritt 1: Den parallelen Block auflösen

Wir ignorieren $R_1$ für einen Moment und schauen nur auf die Abzweigung mit $R_2$ und $R_3$. Wir wissen, dass man parallele Widerstände mit Brüchen addiert. Wir nennen den Ersatzwiderstand für diesen Block $R_{23}$:

$$\frac{1}{R_{23}} = \frac{1}{300 \ \Omega} + \frac{1}{600 \ \Omega}$$

Wir bringen das auf denselben Nenner:

$$\frac{1}{R_{23}} = \frac{2}{600 \ \Omega} + \frac{1}{600 \ \Omega} = \frac{3}{600 \ \Omega}$$

Jetzt bilden wir den Kehrwert (den Bruch umdrehen):

$$R_{23} = \frac{600 \ \Omega}{3} = \mathbf{200 \ \Omega}$$

Magie! Wir können die beiden Widerstände in unserer Skizze geistig ausradieren und durch einen einzigen $200\text{-Ohm}$-Widerstand ersetzen.

Schritt 2: Den Rest zusammenzählen

Unsere Schaltung ist plötzlich ganz simpel geworden. Der Strom muss jetzt durch $R_1$ ($100 \ \Omega$) und direkt danach durch unseren ausgerechneten Block $R_{23}$ ($200 \ \Omega$). Das ist eine reine Reihenschaltung! Und in einer Reihenschaltung dürfen wir die Werte einfach plusrechnen:

$$R_{ges} = R_1 + R_{23} = 100 \ \Omega + 200 \ \Omega = \mathbf{300 \ \Omega}$$

Obwohl wir drei Bauteile verbaut haben, verhält sich das gesamte Labyrinth für unsere 9V-Batterie exakt so, als hätten wir einen einzigen $300\text{-Ohm}$-Widerstand angeschlossen. Aus der Batterie fließen folglich $0,03\text{ Ampere}$($I = 9\text{V} / 300\ \Omega$).

3. Praxis-Mission: Das Labyrinth auf dem Breadboard 🕵️‍♂️

Mathematik ist schön, aber wir wollen echte Beweise auf dem Tisch sehen. Baut diese Schaltung nach und überprüft, ob die Theorie stimmt!

Was ihr braucht:

• 1x Breadboard

• Widerstände: $1\text{k}\Omega$ (Braun-Schwarz-Rot), $10\text{k}\Omega$ (Braun-Schwarz-Orange), $10\text{k}\Omega$ (Braun-Schwarz-Orange) (Wir nehmen hier andere Werte, damit ihr selbst rechnen könnt!)

• 1x Multimeter

• Jumper-Kabel

Der Aufbau:

1. Der Flaschenhals ($R_1$): Steckt das erste Bein eures $1\text{k}\Omega$-Widerstands irgendwo links auf das Brett (z.B. Reihe 5a). Das zweite Bein steckt ihr in Reihe 10a.

2. Die Gabelung ($R_2$ & $R_3$): Jetzt bauen wir den parallelen Block. Steckt ein Bein des ersten $10\text{k}\Omega$-Widerstands ebenfalls in Reihe 10 (z.B. 10c). Das ist unsere Abzweigung! Das andere Bein geht in Reihe 15c.

3. Steckt den zweiten $10\text{k}\Omega$-Widerstand direkt parallel daneben: Ein Bein in 10e, das andere in 15e.

Die Mess-Challenge: Wichtig: Schließt keine Batterie an, gemessen wird stromlos!

1. Berechnet im Kopf: Zwei $10\text{k}\Omega$ Widerstände parallel halbiert den Widerstand. Der Parallel-Block hat also $5\text{k}\Omega$. Davor sitzt in Reihe ein $1\text{k}\Omega$ Widerstand. Der Gesamtwiderstand müsste theoretisch also $6\text{k}\Omega$ (bzw. $6000 \ \Omega$) betragen.

2. Stellt das Multimeter auf Ohm ($\Omega$, 20k-Bereich).

3. Haltet eine Messspitze an den allerersten Kontakt (Reihe 5) und die andere Messspitze an den allerletzten Kontakt (Reihe 15).

4. Euer Multimeter sollte euch nun (abzüglich minimaler Bauteil-Toleranzen) exakt 6.00 anzeigen!

4. Alltag & Zukunft: Warum wir Netzwerke brauchen 💡

Warum machen wir das alles? Warum schalten Ingenieure Widerstände nicht einfach immer in Reihe, bis der gewünschte Wert erreicht ist?

1. Belastbarkeit (Wärme verteilen) Erinnert euch: Widerstand erzeugt Hitze. Wenn wir einen einzigen Baustein nutzen, um massiv Strom zu bremsen, brennt er irgendwann durch. Wenn wir aber eine gemischte Schaltung aufbauen, teilt sich der Stromweg auf. Die Last (und damit die Hitze) verteilt sich auf viele Schultern (Bauteile). Das Labyrinth kühlt sich selbst.

2. Audio-Frequenzweichen (Crossover) In jedem guten Lautsprecher sitzt eine gemischte Schaltung. Sie sorgt dafür, dass die tiefen Bass-Signale nur an den großen Subwoofer gehen und die feinen, hohen Töne an den kleinen Hochtöner. Das Labyrinth sortiert den Strom nach seinen Eigenschaften!

3. Sensor-Netzwerke in der Robotik Wenn ein autonomer Roboter seine Umgebung scannt, hat er oft ein Netzwerk aus Temperatur-, Licht- und Drucksensoren. Jeder dieser Sensoren ist physikalisch gesehen ein variabler Widerstand. Der Mikrocontroller (das Gehirn des Roboters) liest das gesamte „Widerstandsnetzwerk“ in einer komplexen gemischten Schaltung auf einmal aus, um blitzschnell ein Bild der Umgebung zu generieren.

Wer das „Teile und Herrsche“-Prinzip verinnerlicht, kann jeden noch so riesigen Schaltplan entschlüsseln!
